产品简介:

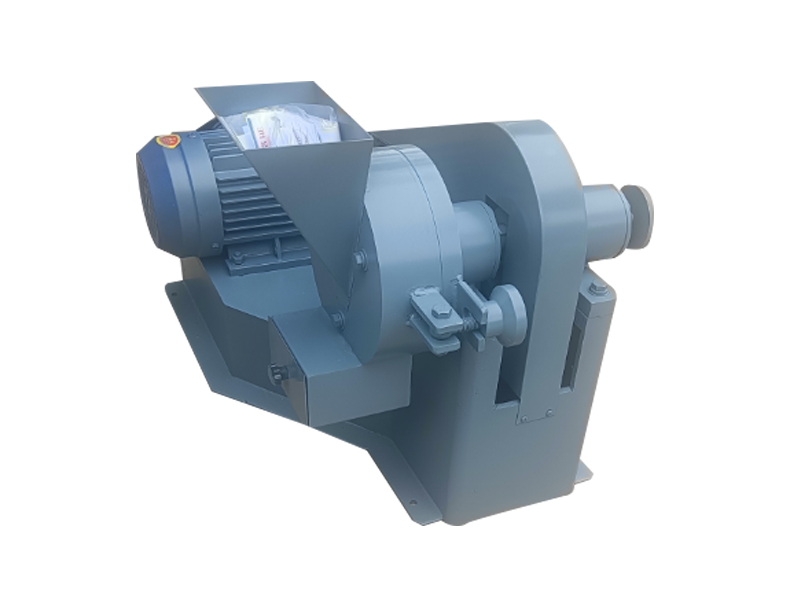

圆盘粉碎机主要用于煤、焦炭、矿石等中等硬度物料的粉碎。是冶金、地质、建材、化工等行业化验室中的物料粉碎设备。
结构组成:该机主要由机体、底座、主轴、活动磨盘、固定磨盘、端盖及料斗等构成。电机启动后，经三角皮带将动力传给皮带轮，带动主轴旋转，并使活动磨盘固定磨盘相对运动产生挤压磋磨作用，从而使进入磨盘中间的物料被粉碎。出料粒度可通过大小手轮、主轴等调整磨盘间隙达到控制粒度的目的。机体、端盖、上盖组成一个工作室，物料粉碎在工作室内进行，物料从端盖上方的加料口中加入，进入两磨盘中间，由于挤压磋磨作用试样粉碎，粉碎后的试样从两磨盘中间的间隙内流出。落到下面的料斗中。调节机构的原理是，松开大手轮，旋转小手轮，使调节螺杆转动推动主轴，使活动盘前进或后退。从而调节了两磨盘的间隙，达到调节的物料粒度的目的。性能稳定，噪音低，清扫方便。磨盘为高锰钢材料，耐磨耐用。
安装及使用注意事项
1、试车前需要检查各紧固件是否旋紧，用手转动皮带轮是否灵活，发现不正常应以予排除方可试车。
2、开车时不得使两磨盘抵紧，以防启动困难。
3、试样硬度不可超过中等硬度，否则影响磨盘的耐磨性。
4、发现粉碎的物料通过调节机构的调整仍达不到技术要求，则应考虑磨盘间隙的调整，调整磨盘的平行度。
5、调换试样时，为了使化验数据准确，可放松压紧螺丝等，打开前盖、端盖，用毛刷刷去积留在工作室中的残存物料。
主要技术参数
型号
YP-φ150
YP-φ175
YP-φ200
YP-φ250
YP-φ300
磨盘直径（mm）
φ150
φ175
φ200
φ250
φ300
给料粒度（mm）
≤4
≤6
≤8
≤8
≤10
出料粒度（目）
50-325
50-325
50-325
50-325
50-325
生产率（kg/h）
6-20
10-35
30-60
50-80
70-100
电机功（KW）
1.5
1.5
2.2
3
3
电源电压
380V50HZ
380V 50Hz
380V 50Hz
380V50Hz
380V 50Hz
主轴转速（mm）
800
800
800
800
650
