一、设备简介

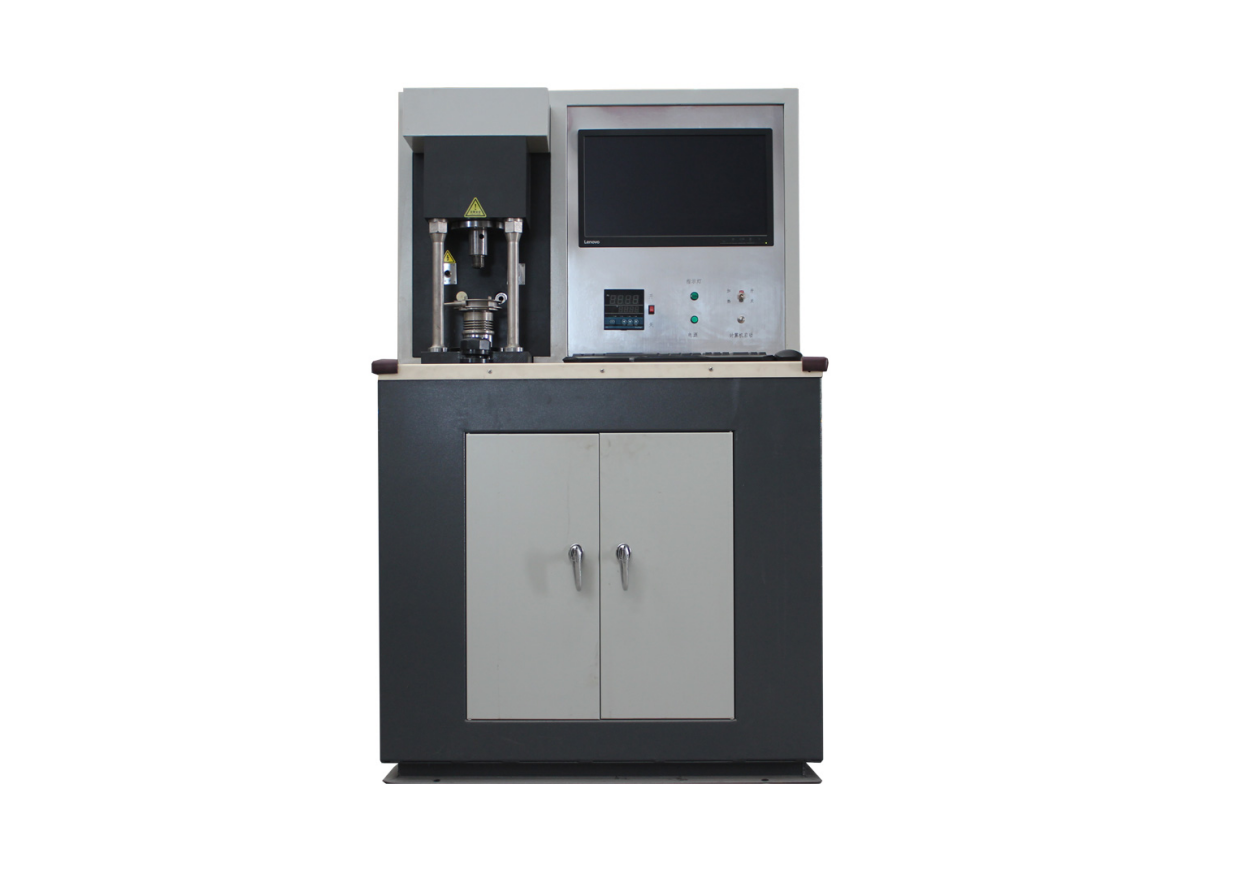

四球摩擦试验机主要是以滑动摩擦的形式，在极高的点接触压力条件下评定润滑剂的承载能力。包括无卡咬负荷PB、烧结负荷PD、综合磨损值ZMZ等三项指标。该机还可以做润滑剂的长时抗磨损试验，测定摩擦系数。连接计算机后可以记录摩擦力和温度曲线。如果使用特殊摩擦附件，也可以进行滚动摩擦试验、各种材料间的模拟磨损试验、端面磨损试验以及钢球滚动疲劳试验等。在试验负荷达到无卡咬负荷PB之前，完全可以根据试验机的控制软件判断未有达到无卡咬负荷，而达到此负荷时，通过软件的显示曲线可以判断此负荷为无卡咬负荷PB。从而使用显微镜进行精确的测量。节省了大量的时间与物力。并可自行编辑控制程序进行加载。
本机适用标准：
GB/T12583-98 润滑剂极压性能测定法（四球机法）
GB3142-82 润滑剂承载能力测定法（四球法）
ASTM D2783-2003(2009)润滑油承载能力测定发（四球法）
SH/T0189-92 润滑油抗磨性能测定法（四球机法）
SH/T0202-92 润滑脂极压性能测定法（四球机法）
SH/T0204-92 润滑脂抗磨性能测定法（四球机法）
SH/T 0762-2005|润滑油摩擦系数测定法（四球机法）
ASTM D5183-2005用四球磨损试验机测定润滑油摩擦系数的试验方法
在实际应用中，用户可根据润滑剂的各种不同用途选用不同的测定方法和评定指标。
二、主要技术规格：
序号
项 目 名 称
1
试验力范围（无级可调）
10N~10kN
2
试验力示值相对误差
±1%
3
试验力长时保持示值误差
±1%F.S
4
摩擦力测试范围
0~300N
5
摩擦力测试误差
±2%
6
主轴转速范围（无级可调）
100~2000r/min
7
主轴转速误差
±10 r/min
8
摩擦副温度控制范围
室温~200○C
9
摩擦副温度控制误差
±1○C
10
试验时间控制范围
1秒~99小时
11
主轴转速控制范围
1~9999999转
12
外型尺寸
1160mm×750mm×1640mm
13
计算机显示记录摩擦力—时间、温度—时间、试验力—时间曲线
14
净重
约700kg
15
试验用钢球
φ12.7mm
16
电源
380V,.60HZ
设备附件：
产
品
主机
1台
计算机、打印机、分析软件
各1套
显微镜
1套
塑料机衣
1件
附
件
保护罩（有机玻璃和钢件）
各1件
常温油盒
各1套(带铂热电阻一套)
高温油盒（包括加热器）
类别
编号
名称
数量
备注
2
医用镊子150
1支
4
扳手：S=8mm
1件
6
小型组合工具
1套
装于附加木箱
8
白色 不锈钢盘
1只
类别
编号
名称
规格数量
备注
随
机
附
件
1
力矩轮（包括8108轴承）
1套
钢带2根
3
高温油盒垫座
1件
5
BHR-7A300N、50N荷重传感器
各1件
300N随主机
6
弹簧夹头
2件
7
ф12.7钢球四球机专用
200粒
10
电源插头及连线
1套
2m
变频电源技术参数：
双相变三相电源DGBP
电路方式： IGBT / PWM 调制
输出波形： 标准正弦波 CF=1.4
输入电压： 1 相 2 线+地线 220V±15% 50HZ/60HZ±3HZ
输出电压： 3 相 4 线+地线 线电压 380V 固定
输出电流： 相电流 16A
输出频率： 50HZ 固定/60HZ 固定/40-70HZ 连续可调
频率稳定度：≦0.01﹪
负载稳压率：≦1﹪
波形失真率：≦2﹪（纯阻性负载）
相位角：120°±1°
波峰因数比：3：1
面板显示：输出电压、输出电流、输出频率、 输出功率及输出功率因数（切换
显示）
保护功能：输出过流保护、过压保护、过温度保护、短路保护、自诊断保护及报
警装置
保护反应时间：≦2ms
整机效率:≧87﹪
绝缘耐压：1800VAC/10mA/1min
绝缘阻抗：500V DC/50MΩ
冷却方式：强制风冷
噪音：1m 处小于 60db
工作环境温度：0~45℃
相对湿度：0~95﹪（非凝结状态）
尺寸：430×770×990(mm)
重量：160KG大约
三、基本性能组成配置
1、试验力加载：电机加载 1套
2、转速控制：日本安川变频调速系统 1套
3、试验力测量系统：高精度负荷传感器，放大器 1套
4、试验力显示精度：100000码
6、温度采集及控制： YUGUA温控器、高精度铂电阻 1套
7、摩擦力测量装置：高精度负荷传感器，放大器 1套
8、微机系统：采用联想品牌计算机、惠普打印机 1套
9、微机控制显示： 时间-试验力、时间-摩擦力、时间-摩擦系数、时间-温度四种曲线，记录试验全过程，试验曲线随意查询。进行批量试样数据处理。微机全自动控制模式，所有面板操作均可在计算机屏幕完成，并完成任意格式的报表打印。
