摘要
门式汽车螺旋采样机主要应用于火力发电厂、焦化厂、洗煤厂、矿山、建材等行业，针对入厂原煤、矿粉等散装物料的汽车采样作业。设备可自动完成车辆定位、螺旋钻取样、样品收集、弃料回排等全流程采样工作，替代传统人工采样，消除人为采样误差，采样流程符合国标煤样采集要求。 本机型采用龙门框架 + 单螺旋采样结构，结构简洁、占地空间小，安装调试便捷，适合货车静止采样的露天煤场工况。
产品介绍
二、设备结构组成
1.龙门钢结构机架：H 型钢整体焊接成型，承载力强，抗风抗震，适配户外长期使用；
2.升降驱动总成：顶部升降机构，驱动采样主机垂直上下进给；
3.螺旋采样主机：减速电机、螺旋钻杆、采样钻头组成，可钻取车厢不同深度物料，实现全断面采样；
4.摆动调节机构：可小范围调整采样点位，适配不同规格货运车厢；
5.电控控制系统：PLC + 触摸屏，自动 / 手动双操作模式，采样数据存储，支持对接上位机；
6.辅助配套组件：样品收集料斗、弃料回排装置、行程限位、急停保护、线缆防护组件。
三、核心技术参数（标准款，支持非标定制）
项目 参数
适用车型 各类自卸货车、半挂运煤车
采样深度： 0~2000mm（可定制加深）
采样头直径： Φ80/Φ100/Φ120mm（可选）
单样采样量： 1~6kg 可调
单点采样周期 ：≤60s
控制方式 ：PLC 全自动 / 手动遥控
供电电源 ：380V 三相交流电
工作环境： -20℃~60℃，整机防尘防水，露天可用
整机重量： 4.5~7t（随龙门跨度调整）
龙门跨度： 3.5~4.5m（可按需加宽）

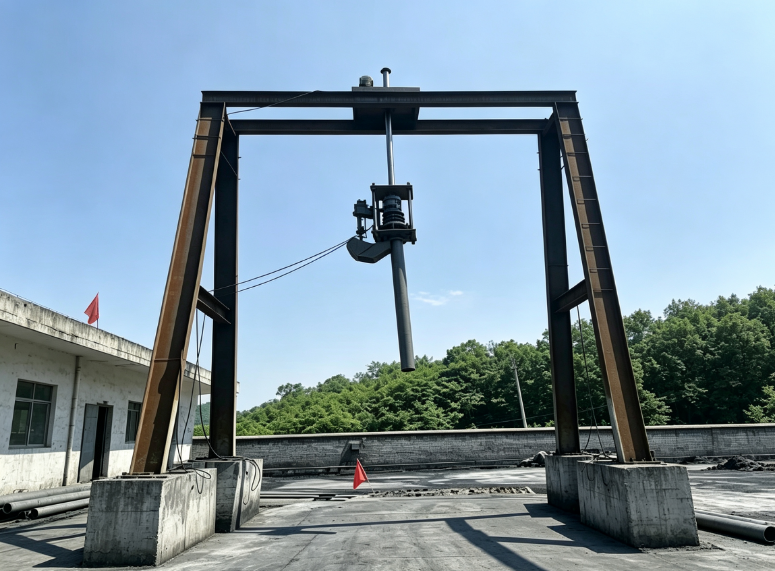

产品展示
